◆ 传动平稳性：
通过带齿与轮齿的啮合传递动力，有效消除滑动现象，减少振动和噪音，运行更平稳。
◆ 高承载能力：
人字齿设计可均匀分布负载，适用于大扭矩和高功率传输场景，承载能力优于传统同步带。
◆ 传动效率高：
啮合传动减少能量损耗，传动效率可达95%以上，节能效果显著。
◆ 结构紧凑：
相比传统齿轮系统，人字齿带轮体积更小，适合空间受限的安装环境。
◆ 维护简便：
无需复杂润滑系统，安装和更换成本较低，维护周期长。
◆ 抗错位能力强：
对称齿形设计可补偿轻微安装误差，延长使用寿命。

产品数据

标准人字齿皮带轮

类 型“ 黄 色 ” Y , 节 距 8 m m , 宽 W = 1 7 m m

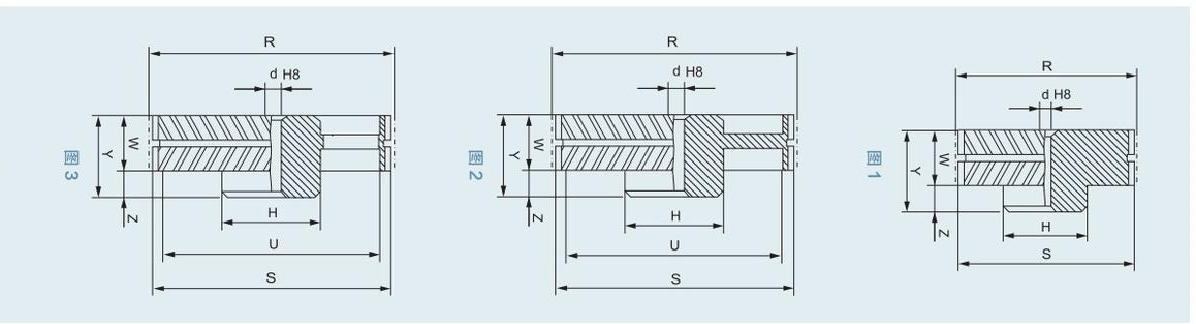

代码 齿数 图 R S U H d W Y Z 最大孔 材料
Y-18S-MPB 18 1 45,84 44,47 - 38,7 12,7 17,0 27,0 10,0 26,0 Acciaio
Y-20S-MPB 20 1 50,93 49,56 - 40,7 12,7 17,0 29,0 12,0 27,0
Y-22S-MPB 22 1 56,02 54,65 - 45,9 12,7 17,0 29,0 12,0 31,0
Y-24S-MPB 24 1 61,12 59,75 - 51,0 12,7 17,0 33,0 16,0 34,0
Y-25S-MPB 25 1 63,66 62,29 一 53,5 12,7 17,0 33,0 16,0 36,0
Y-26S-MPB 26 1 66,21 64,84 - 57,8 12,7 17,0 33,0 16,0 39,0
Y-28S-MPB 28 1 71,30 69,93 - 61,0 12,7 17,0 33,0 16,0 41,0
Y-30S-MPB 30 1 76,40 75,03 - 67,0 12,7 17,0 33,0 16,0 45,0
Y-32S-MPB 32 1 81,49 80,12 一 72,0 12,7 17,0 33,0 16,0 48,0
Y-34S-MPB 34 1 86,58 85,21 - 77,0 12,7 17,0 33,0 16,0 51,0
Y-36S-MPB 36 1 91,68 90,30 一 82,0 12,7 17,0 33,0 16,0 55,0
Y-38S-MPB 38 1 96,77 95,40 - 87,0 12,7 17,0 33,0 16,0 58,0
Y-40S-MPB 40 1 101,86 100,49 一 92,0 12,7 17,0 33,0 16,0 62,0
Y-44S-MPB 44 1 112,05 110,68 - 102,0 12,7 17,0 33,0 16,0 68,0
Y-45S-MPB 45 1 114,59 113,22 - 105,0 12,7 17,0 33,0 16,0 70,0
Y-48S-MPB 48 1 122,23 120,86 - 112,0 12,7 17,0 33,0 16,0 75,0
Y-50S-MPB 50 1 127,33 125,96 一 118,0 12,7 17,0 33,0 16,0 79,0
Y-52S-MPB 52 1 132,42 131,05 一 123,0 12,7 17,0 33,0 16,0 82,0
Y-56S-MPB 56 1 142,61 141,24 一 133,0 12,7 17,0 33,0 16,0 89,0
Y-60S-MPB 60 1 152,79 151,42 - 143,0 12,7 17,0 33,0 16,0 96,0
Y-63S-MPB 63 2 160,43 159,06 139,0 110,0 12,7 17,0 33,0 16,0 73,0 GS400
Y-64S-MPB 64 2 162,98 161,61 142,0 110,0 12,7 17,0 33,0 16,0 74,0
Y-68S-MPB 68 2 173,17 171,79 152,0 110,0 12,7 17,0 33,0 16,0 74,0
Y-72S-MPB 72 2 183,35 181,98 162,0 110,0 12,7 17,0 33,0 16,0 74,0
Y-75S-MPB 75 2 190,99 189,62 170,0 110,0 12,7 17,0 33,0 16,0 73,0
Y-76S-MPB 76 2 193,54 192,17 172,0 110,0 12,7 17,0 33,0 16,0 74,0
Y-80S-MPB 80 2 203,72 202,35 182,0 110,0 12,7 17,0 33,0 16,0 73,0
Y-90S-MPB 90 2 229,19 227,82 208,0 110,0 25,4 17,0 33,0 16,0 73,0
Y-112S-MPB 112 2 285,21 283,84 264,0 110,0 25,4 17,0 33,0 16,0 73,0
Y-140S-MPB 140 2 356,52 355,15 335,0 110,0 25,4 17,0 33,0 16,0 73,0
Y-180S-MPB 180 3 458,38 457,01 433,0 150,0 25,4 17,0 33,0 16,0 100,0 GG
Y-224S-MPB 224 3 570,43 569,06 545,0 150,0 25,4 17,0 33,0 16,0 100,0 GG

GS400= 球墨铸铁，GG= 灰口铸铁，所有尺寸都以mm 表示


皮带传动基本功率

类型“黄色”Y的SILENTSYNC皮带传动功率[kW](宽度16毫米)
齿数 18 20 22 24 25 26 28 30 32 34 36 38 40 45 48 50 56 60 63 75 80 90 112
初始0[mm] 45.84 50.93 56.02 61.12 63.66 66.21 71.30 76.39 81.49 86.58 91.67 96.77 101.86 114.59 122.23 127.32 142.60 152.79 160.43 190.99 203.72 229.18 285.20
较小皮带轮转速 [m in-1] 10 0.04 0.04 0.05 0.06 0.07 0.07 0.07 0.08 0.09 0.10 0.10 0.10 0.11 0.13 0.14 0.15 0.16 0.18 0.19 0.23 0.25 0.28 0.35
20 0.07 0.09 0.10 0.12 0.13 0.13 0.15 0.16 0.17 0.19 0.20 0.21 0.22 0.25 0.28 0.29 0.33 0.35 0.37 0.45 048 0.55 0.69
40 0.14 0.17 0.20 0.23 0.25 0.26 0.29 0.31 0.34 0.37 0.39 0.42 0.44 0.51 0.54 0.57 0.64 0.69 0.73 0.9 0.9 1.1 1.4
60 0.21 0.25 0.30 0.34 0.37 0.39 0.42 0.46 0.50 0.54 0.57 0.61 0.65 0.7 0.8 0.8 1.0 1.0 1.1 1.3 1.4 1.6 2.0
100 0.34 0.41 0.48 0.55 0.59 0.63 0.69 0.7 0.8 0.9 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.7 1.8 2.1 2.3 2.6 3.2
200 0.6 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 4 2.0 2.2 2.4 25 2.9 3.1 3.3 3.9 4.2 4.8 6.0
300 0.9 1.1 1.3 1.5 1.6 1.7 1.8 2.0 2.1 2.3 2.5 2.6 2.8 3.2 3.4 3.6 4.1 4.4 4.6 5.6 6.0 6.8 9
400 1.2 1.4 1.6 1.9 2.0 2.1 2.3 2.5 2.7 2.9 3.1 3.3 3.5 4.1 4.4 4.6 5.2 5.6 5.9 7.1 8 9 11
500 1.4 1.7 1.9 2.2 2.4 2.5 2.8 3.0 3.3 3.5 3.8 4.0 4.3 4.9 5.2 5.5 6.2 6.7 7.1 9 9 10 13
600 1.6 1.9 2.3 26 2.8 29 3.2 3.5 3.8 4.1 4.4 4.7 4.9 5.7 6.1 6.4 7.2 8 8 10 11 12 15
700 1.8 2.2 26 2.9 3.1 3.3 3.7 4.0 4.3 4.6 4.9 5.3 5.6 6.4 6.9 7.2 8 9 9 11 12 14 17
800 2.0 2.4 2.8 3.3 3.5 3.7 4.1 4.4 4.8 5.1 5.5 5.9 6.2 7.1 8 8 9 10 10 13 13 15 19
870 2.2 2.6 3.0 3.5 3.7 4.0 4.4 4.7 5.1 5.5 5.9 6.3 6.7 8 8 9 10 10 11 13 14 16 20
1000 2.4 2.9 3.4 3.9 4.2 4.4 4.9 5.3 5.7 6.2 6.6 7.0 7 9 9 10 11 12 12 15 16 18 23
1160 2.7 3.3 3.8 4.4 4.7 5.0 5.5 6.0 6.5 6.9 7 8 8 10 10 11 12 13 14 17 18 20 26
1200 2.8 3.4 3.9 4.5 4.8 5.1 5.6 6.1 6.6 7.1 8 8 9 10 11 11 13 14 14 17 18 21 26
1400 3.2 3.8 4.5 5.1 5.5 5.8 6.4 7.0 8 8 9 9 10 11 12 13 14 15 16 20 21 24 30
1600 3.6 4.3 5.0 5.7 6.1 6.5 7.1 8 8 9 10 10 11 12 13 14 16 17 18 22 23 26 33
1750 3.8 4.6 5.4 62 66 7.0 8 8 9 10 10 11 12 13 14 15 17 18 19 23 25 28 35
2000 4.3 5.1 6.0 6.9 7.3 8 9 9 10 11 12 12 13 15 16 17 19 20 22 26 28 31 39
2400 5.0 6.0 7.0 8 9 9 10 11 12 13 13 14 15 17 19 19 22 24 25 30 32 36 44
2800 5.7 6.8 8 9 10 10 11 12 13 14 15 16 17 20 21 22 25 27 28 34 36 40 49
3200 6.4 8 9 10 11 12 13 14 15 16 17 18 19 22 24 25 28 30 31 37 40 44 53
3500 6.9 8 10 11 12 13 14 15 16 17 18 20 21 24 25 26 30 32 34 40 42 47 56
4000 8 9 11 12 13 14 15 17 18 19 21 22 23 26 28 29 33 35 37 44 46 51 59
4500 9 10 12 14 15 16 17 18 20 21 23 24 26 29 31 32 36 39 40 47 50 54 61
5000 9 11 13 15 16 17 19 20 22 23 25 26 28 31 34 35 39 42 43 50 52 56 61
5500 10 12 14 16 17 18 20 22 24 25 27 28 30 34 36 38 42 44 46 52 55 58 60
6000 11 13 15 18 19 20 22 23 25 27 29 30 32 36 38 40 44 47 48 54 56 59 57
7000 13 15 17 20 21 23 25 27 29 31 32 34 36 40 43 44 48 50 52 56 57 56 44
8000 14 17 20 22 24 25 27 30 32 34 36 38 40 44 46 47 51 53 54 55 54 49
10000 17 20 24 27 28 30 33 35 37 39 41 43 45 48 50 51 52 52 51
15000 23 27 31 35 37 39 41 43 45 46 46 47 46 43 40 36 23
20000 27 32 35 38 40 41 42 41 40 38 34 30
